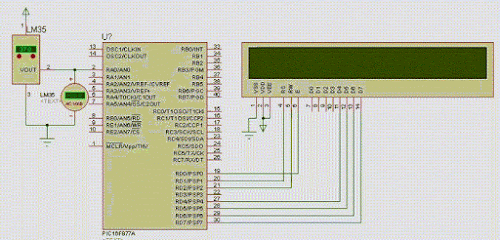

Canal Analógico 4 com indicador de temperatura no PIC 16F877A

Código feito em CCS C Compiler

#include <16f877a.h>

#device ADC = 8 //RESOLUÇÃO DE 8 BITS

#use delay(clock= 20MHz)

#use fast_io(a)

#use fast_io(b)

#use fast_io(c)

#use fast_io(d)

#include <lcd.c>

void main(void){

   float data, temperatura, tensao;//bits





   SETUP_ADC_PORTS(AN0);

   SETUP_ADC(ADC_CLOCK_INTERNAL);//SINAL INTERNO PARA CONVERSÃO

   SET_ADC_CHANNEL(0);//SETANDO CANAL EM 0



   lcd_init();



   while(true){



      data = (float) (read_adc());//converte o valor analogico

      delay_ms(10);

      tensao = (5000.0 / 1023) * data;//5000= tensao , 1023= canal analogico

      temperatura = (tensao) / 10;//10= milivolts que é do LM35

      //No datasheet a cada 10 milivolts corresponte a 2 graus

      printf(lcd_putc,"\f  TEMPERATURA: \n   %1f Graus ",temperatura);

      delay_ms(500);



   }

}
